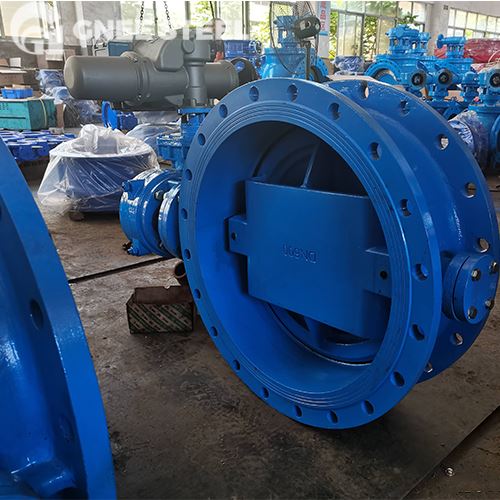

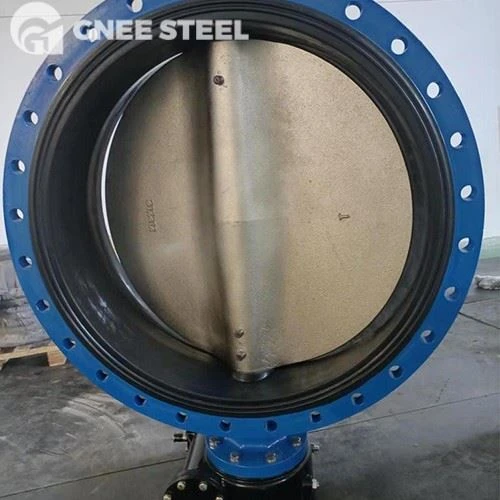

AWWA C516 yra didelio-skersmens guminių-sandarių droselinių vožtuvų standartas, sukurtas Amerikos vandens tiekimo inžinierių asociacijos. Jis taikomas vožtuvams, kurių skersmuo yra didesnis nei 78 coliai (2000 mm), ir nustato minimalius jų konstrukcijos, medžiagų, bandymų ir eksploatavimo sąlygų reikalavimus.
Nulinio nuotėkio garantija! Gaukite gamyklinę 78–144 colių AWWA C516 guminių -segimo vožtuvų kainą.
Slėgio ir greičio klasės
| Slėgio klasė | Maksimalus darbinis slėgis (psi) | Klasės priesaga | Maksimalus greitis (ft/s) | Pastabos |
| 25 klasė | 25 psi | A | 8 pėdos/s (2,4 m/s) | Tinka žemo{0}}slėgio įleidimo / gravitacijos linijoms. |
| 75 klasė | 75 psi | B | 16 pėdų/s (4,9 m/s) | Bendra miesto vandens perdavimo klasė. |
| 150 klasė | 150 psi | A | 8 pėdos/s (2,4 m/s) | Aukšto{0}}slėgio paskirstymo sistemos. |
| 250 klasė | 250 psi | B | 16 pėdų/s (4,9 m/s) | Didelio{0}}slėgio, didelio greičio{1}}pramonės / pagrindinės linijos. |
Medžiagų specifikacijos (pagrindiniai komponentai)
| Komponentas | Įprastos medžiagos (ASTM standartai) | Pagrindinės savybės / privalumai |
| Kūnas | Kaliojo ketaus A536 / Lietaus plieno A216 | Didelė slėgio talpa ir atsparumas žemės įtempiams. |
| Diskas | Kalusis ketus / Nerūdijantis plienas 304/316 | Optimizuotas srauto profilis ir sustiprinta apsauga nuo korozijos. |
| Velenas | SS 304/316 / 17-4PH | Didelio sukimo momento transmisija su puikiu atsparumu rūdims. |
| Guminė sėdynė | EPDM / Buna{0}}N (nitrilas) | EPDM geriamajam vandeniui; Buna{0}}N – atsparumas alyvai/angliavandeniliams. |
| Guoliai | Bronziniai / savaime{0}}tepantys PTFE įdėklai | Ilgalaikis-be techninės priežiūros-veikiantis su mažu sukimo momentu. |
Reprezentatyvūs matmenys (akis{0}}į-veidą)
| Nominalus dydis (NPS) | Nominalus dydis (mm) | Trumpos serijos F-iki-F (in) | Ilgoji serija F-iki-F (in) | Įprastas svoris (kg - Įvert.) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Individualizuota konstrukcija |
Veikimo testavimas ir kokybės kontrolė
| Bandomasis elementas | Slėgio reikalavimas | Priėmimo kriterijai |
| Shell testas | 2x vardinis darbinis slėgis | Nėra matomo nuotėkio ant korpuso / pakuotės; jokių konstrukcinių pažeidimų. |
| Sėdynės testas | 1x vardinis darbinis slėgis | Burbulas-tvirtasarba nulinis{0}}nuotėkis prie guminės sėdynės. |
| Ciklo gyvavimo testas | Skiriasi pagal dydį (500 - 10 000 ciklų) | Po važiavimo dviračiu sandarinimo savybės turi išlikti nepakitusios. |
| Dangos patikrinimas | Už AWWA C550 | Epoksidinės dangos storis turi būti patikrintas be skylių. |
AWWA C516 didelio-skersmens guminių-sandarių drugelių vožtuvų taikymas
Komunalinės vandens tiekimo sistemos
1. Neapdoroto vandens perdavimas
2. Vandens valymo įrenginių (WTP) procesai:
- Įleidimo angos valdymas
- Siurblio stoties izoliacija
- Baigti vandens baseinai
3. Vandens pervežimas dideliais atstumais-
Energijos generavimo aušinimo sistemos
- Cirkuliacinės vandens sistemos
- Aušinimo bokšto izoliacija
- Įsiurbimo ekrano plovimas
Nuotekos ir pramoninis vandens valymas
- Antrinės nuotekos
- Perdirbtas pramoninis vanduo
- Gėlinimo įrenginiai
Potvynių kontrolės ir drenažo projektai
- Didelės drenažo siurblinės
- Hidraulinės konstrukcijos

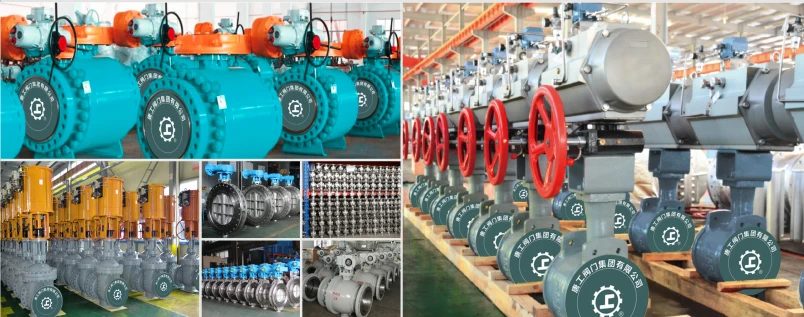

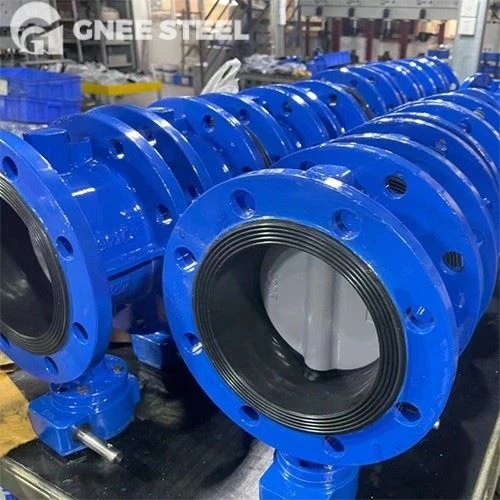

GNEEAWWA C516 drugelio vožtuvo gamykla
Pateikite užsakymą dėl AWWA C516 klasės 150B peteliškių vožtuvų – yra EPDM ir nitrilo sėdynių.
DUK
Kuo skiriasi AWWA C504 ir AWWA C516?
TheC504 standartastaikomas bendrosios paskirties -guminiams-sėdynėms, kurių skersmuo yra nuo 3 colių iki 72 colių (75 mm iki 1 800 mm), kurie plačiai naudojami įprastose vandens valymo sistemose; tuo tarpuC516 standartassukurtas ypač{0}}didelio skersmens vožtuvams, nurodant 78 colių (2 000 mm) ir didesnius skersmens vožtuvus, kurie tinka dideliam- srautui,didelis{0}}skersmuopagrindiniai vandens tiekimo ar drenažo projektai.
Kokie yra trijų tipų drugelių vožtuvai?
3 skirtingų tipų drugelių vožtuvai
Drugeliniai vožtuvai yra skirtingų konstrukcijų, pritaikytų konkrečioms reikmėms, atsižvelgiant į tokius veiksnius kaip slėgio diapazonas, jungties tipas ir įjungimo būdas. Dažniausiai pasitaikantys tipai apimavaflių-stiliaus, ausų-stiliaus ir ekscentriniai drugelių vožtuvai.
Ką reiškia AWWA?
TheAmerikos vandens darbų asociacija(AWWA) yra didžiausia vandens tiekimo specialistų organizacija pasaulyje. AWWA tiki, kad kiekvienas vandens specialistas nusipelno jaustis įgalintas ir turėti reikiamų įrankių bei išteklių, kad aprūpintų savo bendruomenes saugiu ir švariu vandeniu.
