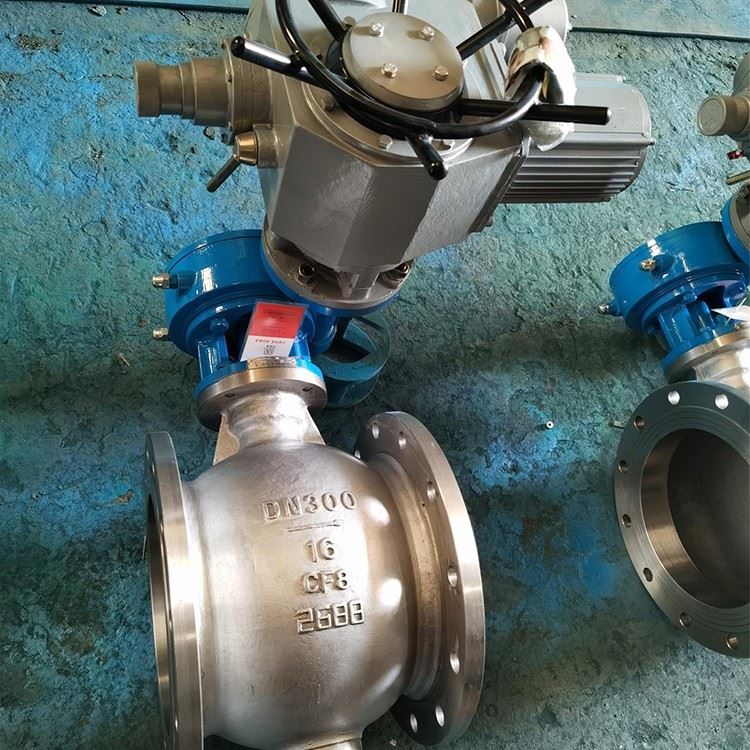

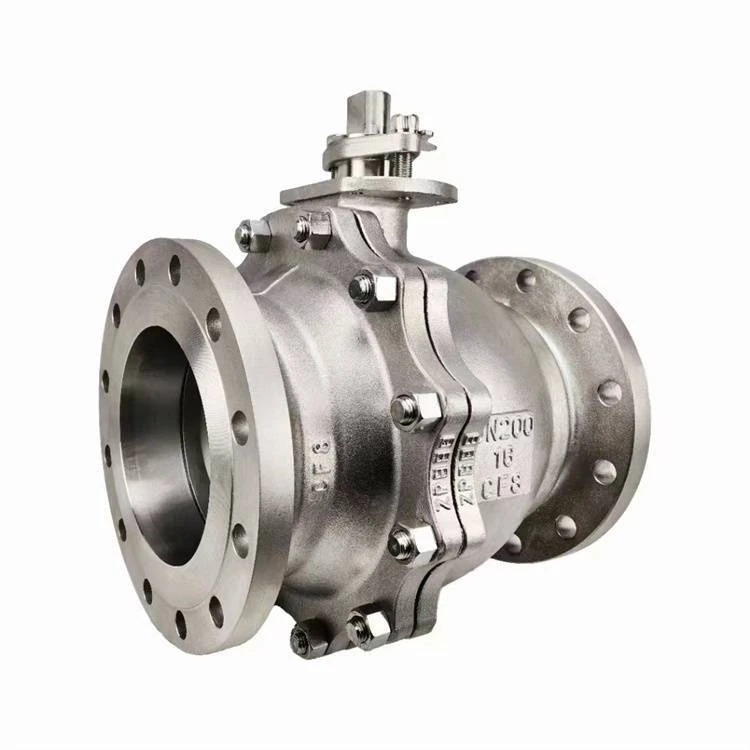

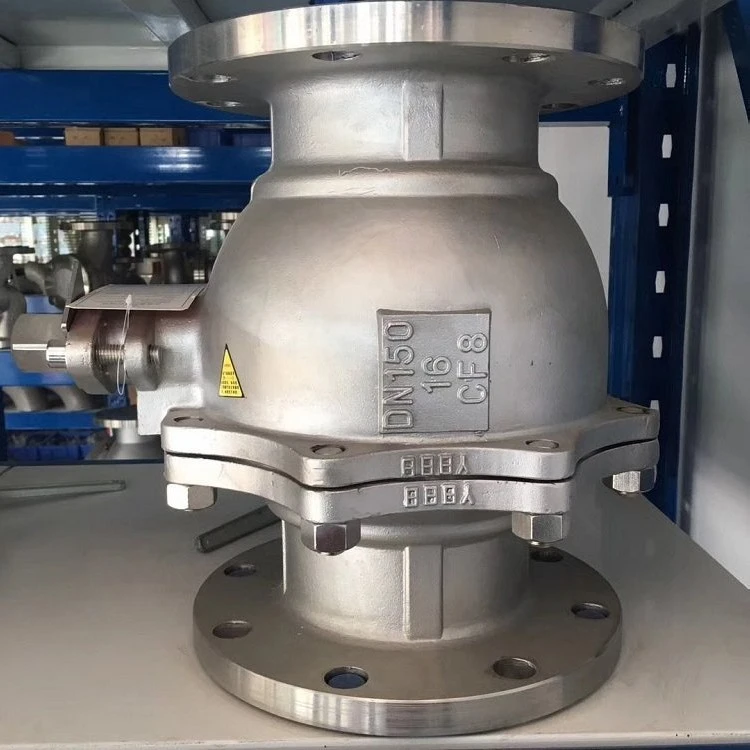

ASTM A351 CF8 plūduriuojantis rutulinis vožtuvas

Medžiagos analizė: ASTM A351 CF8

ASTM A351: Tai yra standartinė specifikacija, kurią nustatė Amerikos bandymų ir medžiagų draugija (ASTM).austenitinio plieno liejiniai, skirti-slėginėms dalims.

CF8: Tai specifinė nerūdijančio plieno liejimo klasė pagal ASTM A351 standartą.

Lygiavertiškumas: Lygiavertė kaltinių arba plokščių klasė yraAISI 304nerūdijančio plieno.

Cheminė sudėtis: Jį visų pirma sudaro18 % chromo (Cr)ir8 % nikelio (Ni).

Charakteristikos: Jis pasižymi puikiu atsparumu korozijai, puikiomis mechaninėmis savybėmis ir geru suvirinamumu. Jis yra labai atsparus atmosferinei korozijai, taip pat daugeliui organinių ir neorganinių cheminių medžiagų.

Gaukite naujausią gamyklos kainąASTM A351 CF8 rutuliniams vožtuvams. Sutaupykite pirkimų išlaidų šiandien!

Struktūrinė analizė: plūduriuojantis kamuolys

„Plaukiojantis rutulys“ reiškia konkretų metodą, kuriuo rutulys tvirtinamas ir palaikomas vožtuvo korpuse.

Darbo principas: Šioje konstrukcijoje rutulys nėra pritvirtintas atraminiu velenu (greiferiui). Vietoj to, jis yra „plūduriuojamas“ ir laikomas dviem elastinėmis vožtuvų lizdais.

Sandarinimo mechanizmas: kai vožtuvas yra uždarytoje padėtyje ir veikiamas terpės slėgiu, slėgis prieš srovę šiek tiek stumia rutulį link pasroviui esančios pusės. Dėl to rutulys stipriai prispaudžiamas prie pasroviui esančios sėdynės ir sukuriamas patikimas sandariklis (dažnai vadinamas „užsandarinimo“ efektu).

Savybės: Konstrukcija yra paprasta ir užtikrina puikų sandarinimą. Tačiau kadangi rutulio slėgio apkrova perduodama tiesiai į vožtuvo lizdus, ​​plūduriuojantys rutuliniai vožtuvai paprastai tinkamažų ir vidutinių dydžių(pvz., DN15–DN200) iržemo ar vidutinio slėgiosąlygos, kad būtų išvengta pernelyg didelio sėdynių susidėvėjimo.

Medžiagų sąrašas

Projektavimo standartai

Dizainas ir gamyba: API 6D, ASME B16.34, BS 5351, ISO 17292

Asmens-matmenys-: ASME B16.10, GB/T 12221

Flanšinės jungties standartas: ASME B16.5 (24 colių ir mažesniems), EN 1092-1

Butt{0}}Suvirinimo (BW) jungties standartas: ASME B16.25

Patikra ir bandymai: API 598, API 6D

Priešgaisrinis-saugus dizainas: API 607 ​​/ API 6FA (pasirenkama konfigūracija)

Techninės savybės

Plaukiojančio rutulio dizainas: rutulys pasislenka veikiant terpės slėgiui, tvirtai prispaudžiamas prie pasroviui esančios sėdynės, kad būtų užtikrintas sandarus sandarumas.

Išpūskite-apsauginį kotą: Neleidžia kotui išstumti iš vožtuvo korpuso esant nenormaliam vidinio slėgio padidėjimui.

Antistatinis įrenginys: Spyruoklės yra sumontuotos tarp koto / rutulio ir koto / korpuso, kad iškrautų statinę elektros energiją ir išvengtų kibirkščių.

Visas prievadas / sumažintas prievadas: Pilna prievado konstrukcija užtikrina ypač mažą pasipriešinimą srautui ir palengvina surinkimo operacijas.

ISO 5211 montavimo padėklas: Sukurta lengvam ir tiesioginiam pneumatinių arba elektrinių pavarų montavimui.

Užrakinimo įtaisas: vožtuvą galima užfiksuoti visiškai atidarytoje arba visiškai uždarytoje padėtyje, kad būtų išvengta neteisėto ar netyčinio veikimo.

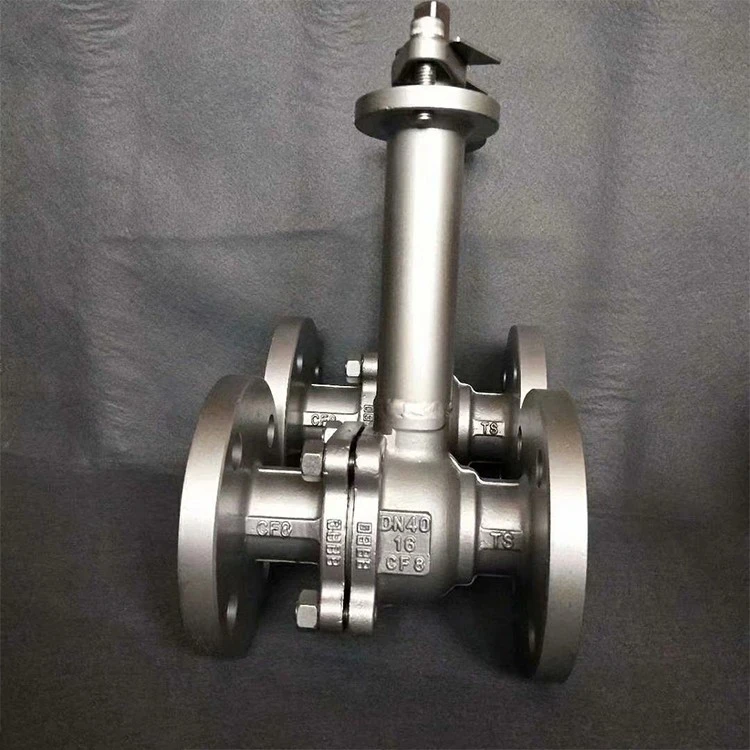

ASTM A351 CF8 plūduriuojančių rutulinių vožtuvų gamykla

DUK

Kas yra ASTM A351 CF8 medžiaga?

ASTM A351 CF8 yra austenitinė nerūdijančio plieno medžiaga, naudojama liejiniams, kurių sudėtyje yra slėgio, gaminti. Jis plačiai naudojamas pramoninėje įrangoje,{4}}tokioje kaip vožtuvai, flanšai ir vamzdžių jungiamosios detalės-ir ypač gerai-tinka naudoti korozinėje ar aukštoje{7}}temperatūroje.

Šį medžiagų standartą nustatė Amerikos bandymų ir medžiagų draugija (ASTM) ir jis oficialiai pažymėtas kaip ASTM A351/A351M-Standartinė austenitinių liejinių specifikacija, skirta slėginėms{3}}dalims. Jo cheminė sudėtis ir mechaninės savybės atitinka griežtus pramonės reikalavimus. CF8 atitinka įprastą 304 nerūdijančio plieno liejimo klasę, todėl pasižymi puikiu atsparumu korozijai, tvirtumu ir suvirinamumu.

Kaip veikia plūduriuojantis rutulinis vožtuvas?

Plaukiojantis rutulinis vožtuvas užtikrina vienpusį sandarinimą, naudojant terpės slėgį, kad rutulį tvirtai pristumtų prie pasroviui esančios sėdynės; jo pagrindinis veikimo principas priklauso nuo rutulio „plaukiojančios“ būsenos vožtuvo ertmėje. Norint atidaryti ir uždaryti vožtuvo kotą reikia pasukti tik 90 laipsnių kampu, todėl valdymas yra paprastas ir atsparumas srautui yra ypač mažas.
